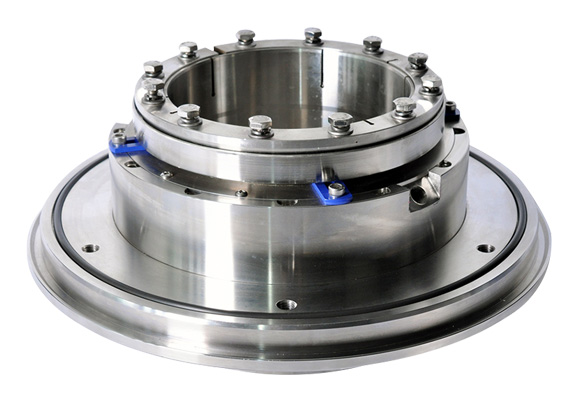

山东华成集团TL系列机械密封

适用范围:

主要用于烟气脱硫、磷复肥、氧化铝、盐业、造纸、化工、污水处理、食品、制糖、矿山、冶金等行业。

适用行业:

冶炼行业机械密封,化工行业机械密封

适用主机:

山东华诚集团

型  号:












规 格

300TL-50300D-5600TL-60300TL-53350TL-62350TL-50350TL-52400TL-54400TL-50 400TL-65400TL-67 400TL-70 500TL-63450TL-67B500TL-69500TL-71500TL-76550TL-70550TL-71550TL-75600TL-82650TL-82700TL-90700TL-84700TL-100700TL-6300800TL-100

压 力

≤1MPa

温 度

≤150℃

线 速 度

适合介质

水、油、酸、碱等含颗粒或结晶性介质。

密 封 面

辅助密封

氟橡胶(FKM)、全氟醚(FFKM)、乙丙(EPDM)、阿氟拉斯(AFLAS)

金属构件

304、316L、2205、2507、1.4529

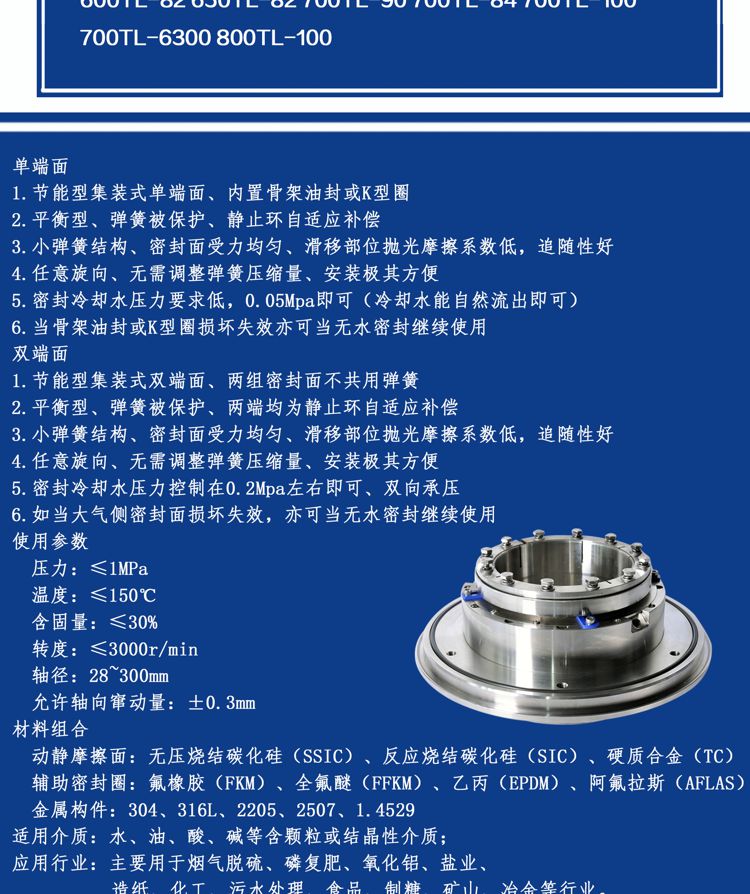

结构特点

*单端面

(1)节能型集装式单端面、内置骨架油封或K型圈

(2)平衡型、弹簧被保护、静止环自适应补偿

(3)小弹簧结构、密封面受力均匀、滑移部位抛光摩擦系数低,追随性好

(4)任意旋向、无需调整弹簧压缩量、安装极其方便

(5)密封冷却水压力要求低,0.05Mpa即可(冷却水能自然流出即可)

(6)当骨架油封或K型圈损坏失效亦可当无水密封继续使用



*双端面

(1)节能型集装式双端面、两组密封面不共用弹簧

(2)平衡型、弹簧被保护、两端均为静止环自适应补偿

(3)小弹簧结构、密封面受力均匀、滑移部位抛光摩擦系数低,追随性好

(4)任意旋向、无需调整弹簧压缩量、安装极其方便

(5)密封冷却水压力控制在0.2Mpa左右即可、双向承压

(6)如当大气侧密封面损坏失效,亦可当无水密封继续使用
